आरके 3588 बोर्ड-टू-बोर्ड डेव्हलपमेंट बोर्डचे उद्दीष्ट मॉड्यूलर डिझाइनचा अवलंब करून आणि प्रमाणित इंटरफेस (उदा. पीसीआयई, एमएक्सएम, हाय-स्पीड बोर्ड-टू-बोर्ड कनेक्टर्स) वापरुन कोर बोर्ड आणि फंक्शनल सब-बोर्ड (कॅरियर बोर्ड) दरम्यान लवचिक संयोजन सक्षम करणे आहे.
एकात्मिक बोर्ड किंवा सिंगल बोर्ड संगणकाची तुलना केली असता, बोर्ड -टू -बोर्ड मदरबोर्ड खालील मुख्य फायदे सामायिक करतात:
| फायदा | बी 2 बी विकास बोर्ड | पारंपारिक एमसीयू बोर्ड |
| विस्तारता | मॉड्यूलर, हॉट-अदलाबदल करण्यायोग्य | निश्चित परिघीय, जम्पर वायर |
| सिग्नल गुणवत्ता | जीएचझेड-स्तरीय सिग्नलचे समर्थन करते | कमी गती GPIO/uart पर्यंत मर्यादित |
| विकासाचा वेग | सत्यापित मॉड्यूल पुन्हा वापरा | पूर्ण हार्डवेअर पुन्हा डिझाइन आवश्यक आहे |
| प्रकरणे वापरा | कॉम्प्लेक्स सिस्टम (एआय/औद्योगिक) | साधे नियंत्रण (सेन्सर लॉगिंग) |
● शक्तिशाली एसओसी: रॉकचिप आरके 3588 (8-कोर कॉर्टेक्स-ए 76/ए 55, 6 टॉप्स एनपीयू)
● मॉड्यूलर डिझाइन: सानुकूल विस्तारासाठी लवचिक बी 2 बी कनेक्टर
● हाय-स्पीड इंटरफेस: पीसीआयई 3.0, यूएसबी 3.1, ड्युअल गिगाबिट इथरनेट, एसएटीए
● मल्टी-डिस्प्ले: 8 के@60 एफपीएस + 4 के@60 एफपीएस एकाचवेळी आउटपुटचे समर्थन करते
● औद्योगिक -ग्रेड: -40 डिग्री सेल्सियस ते +85 डिग्री सेल्सियस ऑपरेशन
● रिच इंटरफेस: मिनी पीसीआय, एम .2 एम की, एमआयपीआय सीएसआय
● मल्टी-स्क्रीन भिन्न प्रदर्शन: तीन-स्क्रीन विषम प्रदर्शन आणि चार-स्क्रीन विषम प्रदर्शनास समर्थन देते. एचडीएमआय*2; एमआयपीआय डीएसआय*2; टाइप-सी (डीपी प्रोटोकॉलला समर्थन देते)

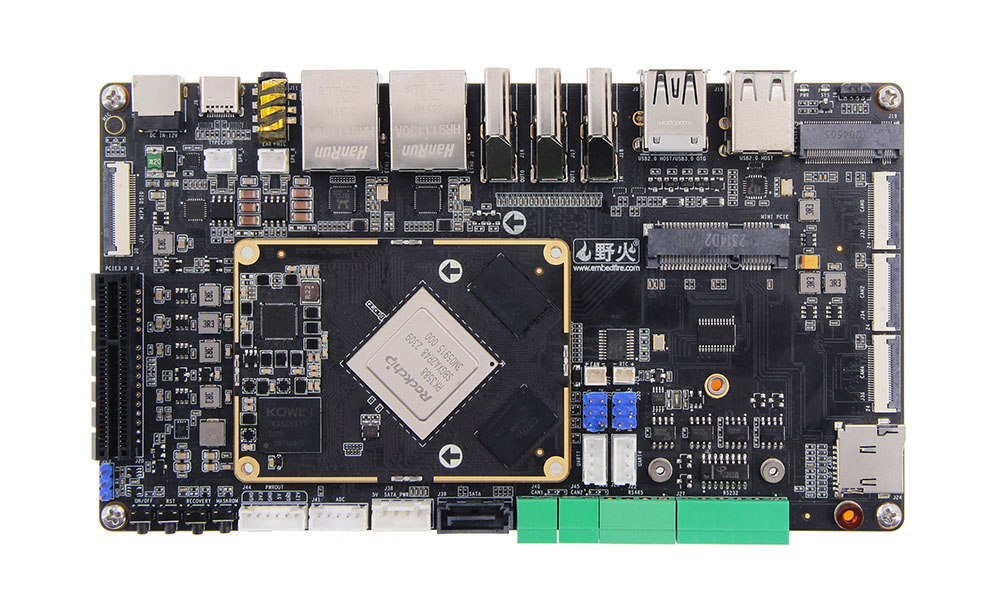

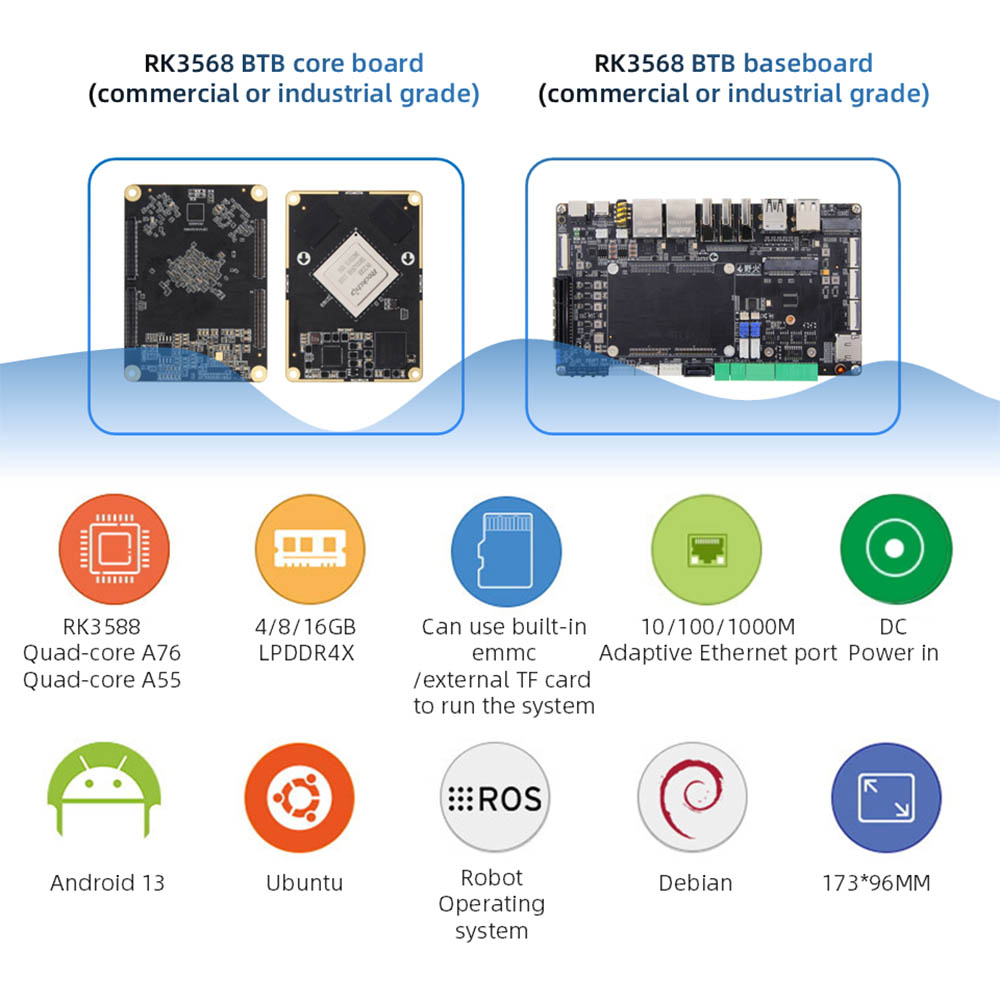

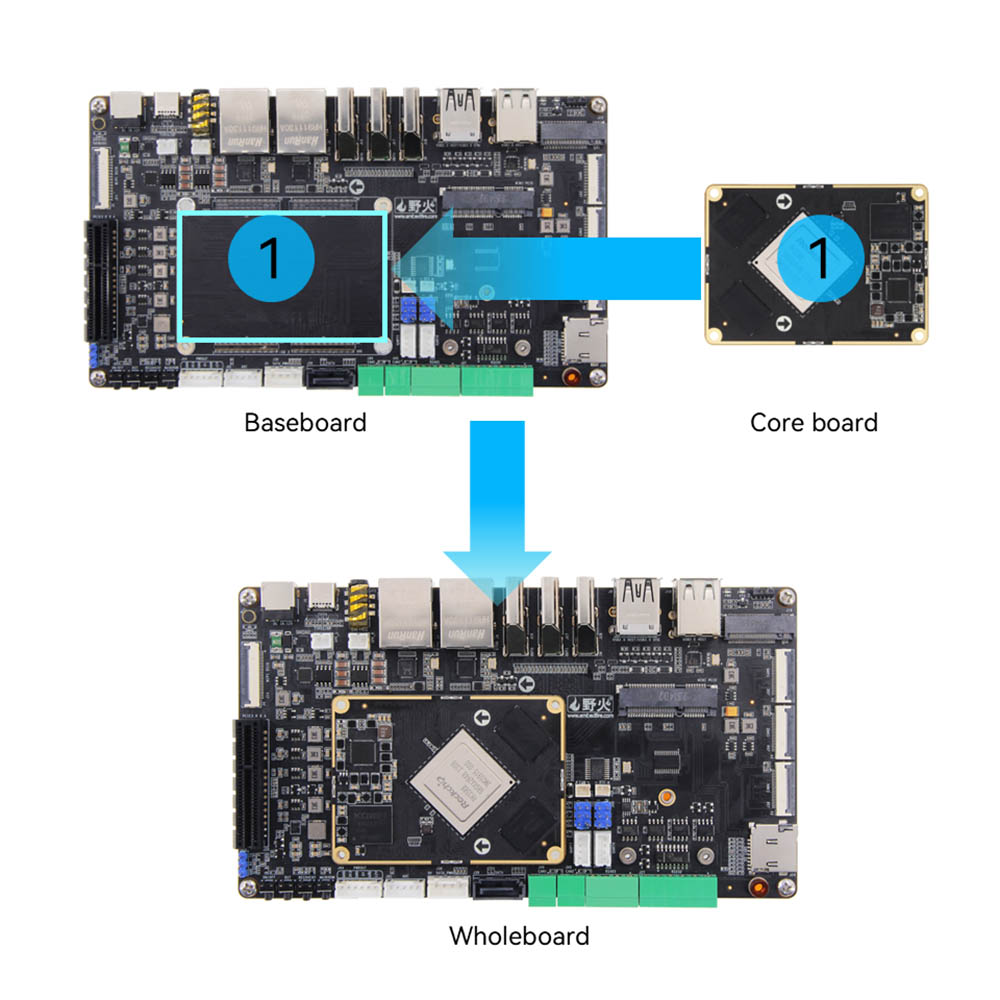

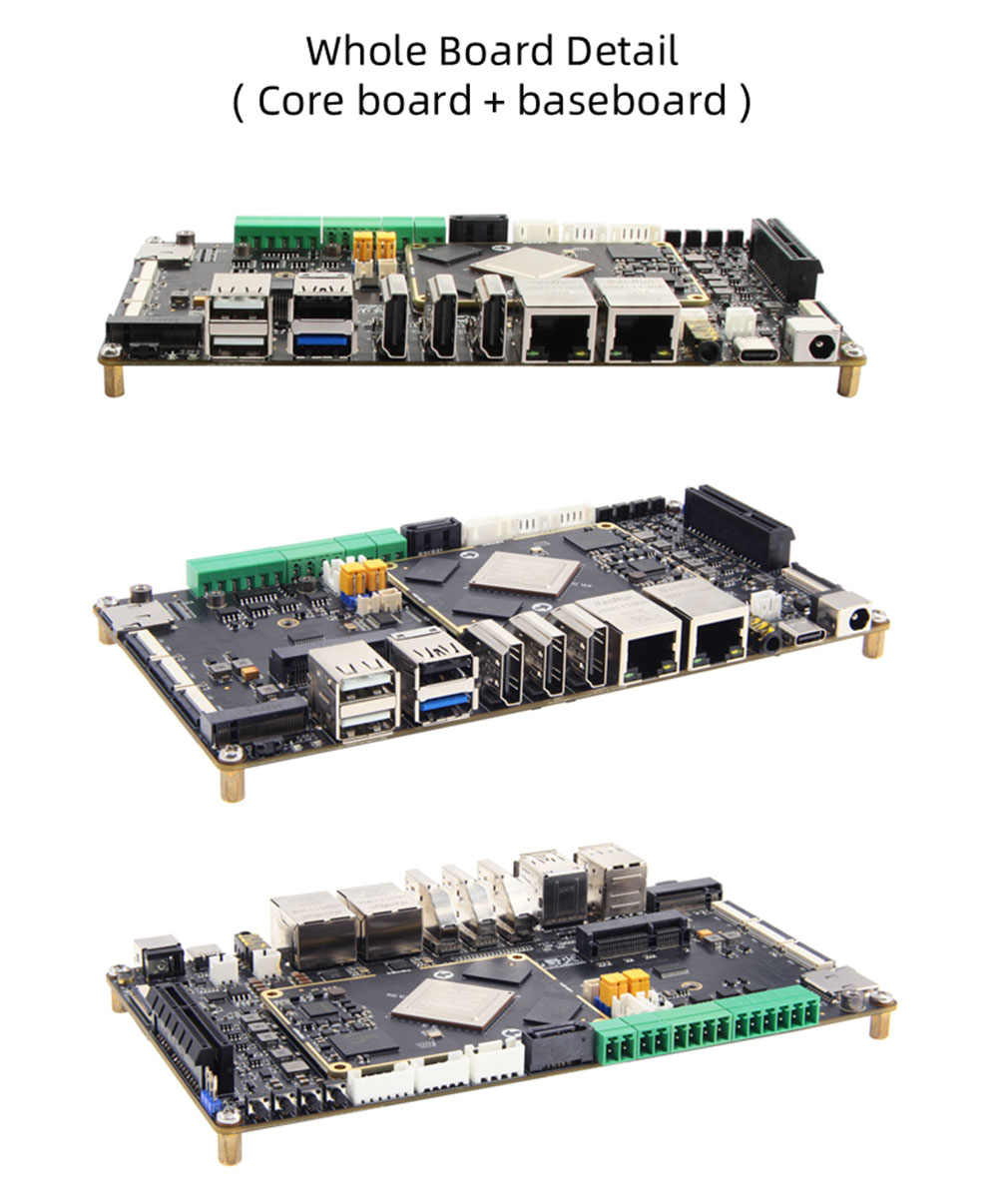

बीटीबी मदरबोर्डमध्ये कोर बोर्ड आणि कॅरियर बोर्ड/ बेसबोर्ड असतो.

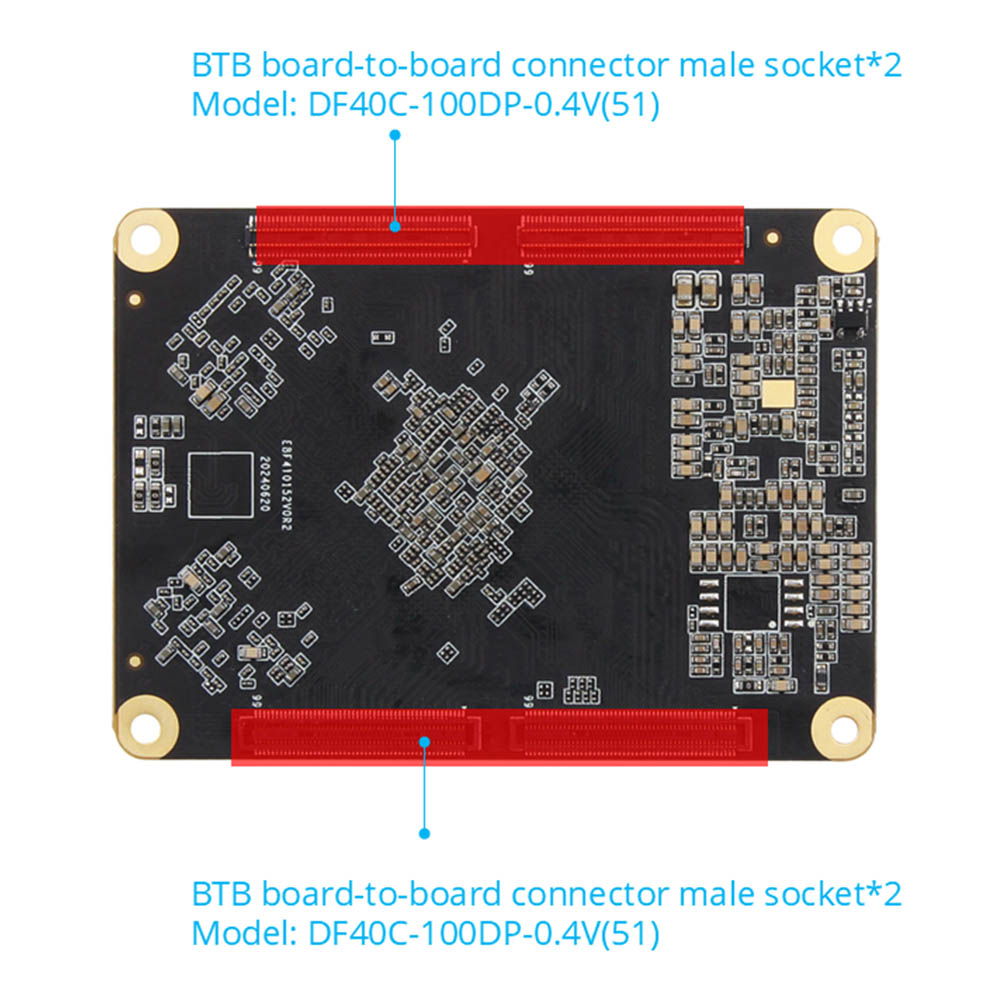

● कनेक्टर: पुरुष कनेक्टर: डीएफ 40 सी -100 डीपी -0.4 व्ही (51) महिला कनेक्टर: डीएफ 40 सी -100 डीएस -0.4 व्ही (51)

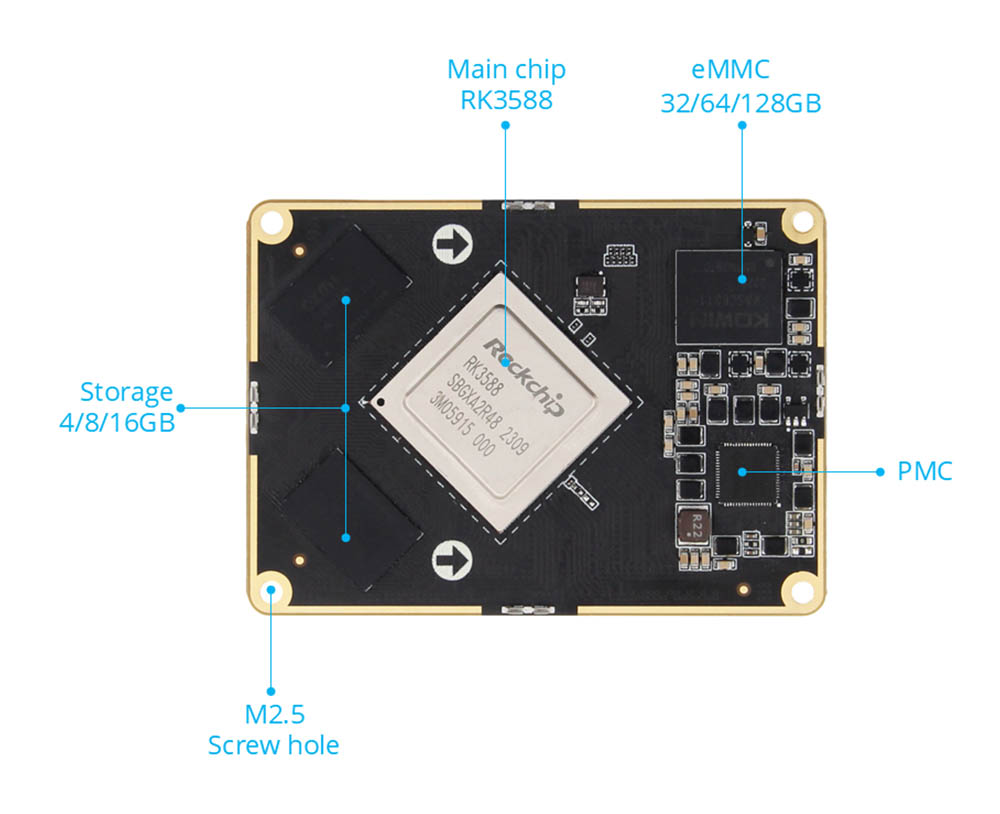

● मुख्य चिप: आरके 3588 (क्वाड-कोर ए 76 + क्वाड-कोर ए 55, माली-जी 610, 6 टॉप्स कंप्यूटिंग पॉवर) बीटीबी 400 पिन, 0.5 मिमी अंतर, सर्व आय 0 पर्यंत पोहोचते
● मेमरी: 4/8/16 जीबी, एलपीडीडीआर 4/4 एक्स
● स्टोरेज: 32/64/128 जीबी. ईएमएमसी
● कनेक्टर: नर: डीएफ 40 सी -100 डीपी -0.4 व्ही (51) महिला: डीएफ 40 सी -100 डीएस -0.4 व्ही (51)

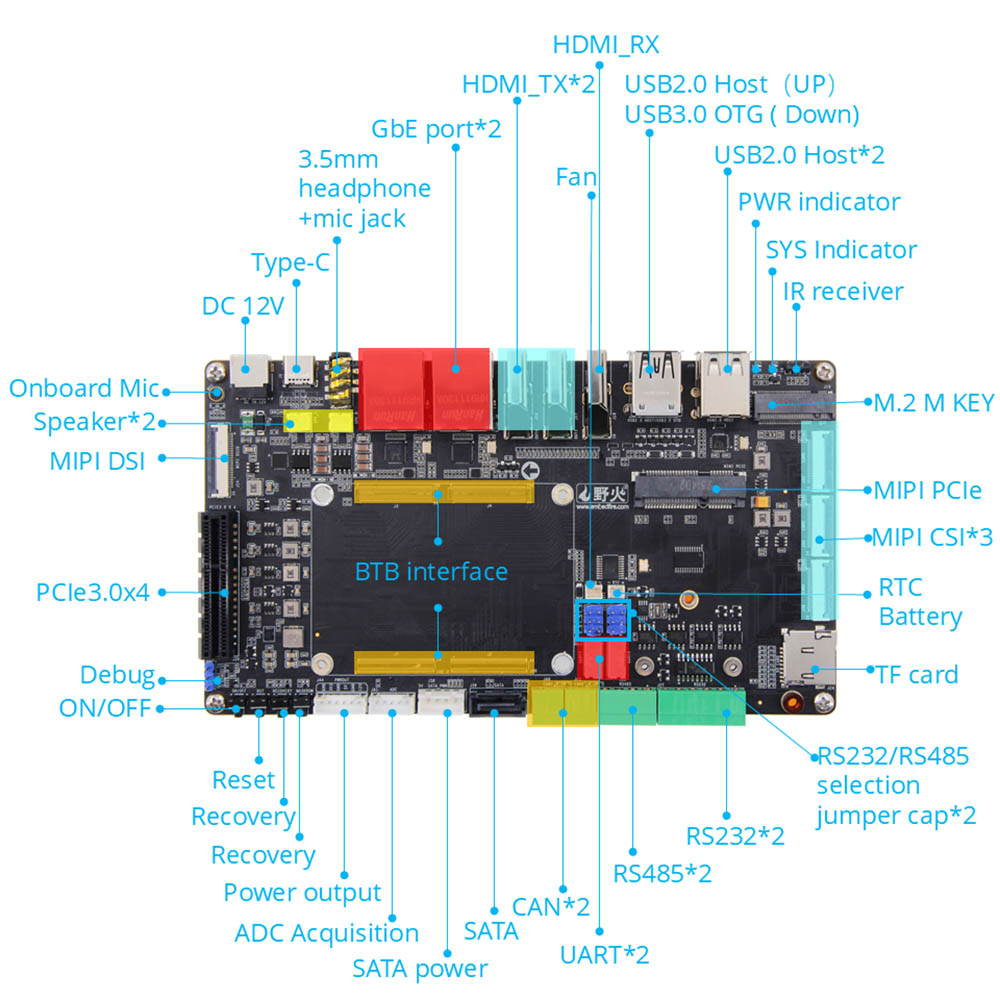

● पॉवर इंटरफेस: 12 व्ही@2 ए डीसी इनपुट, डीसी इंटरफेस*1; पॉवर आउटपुट इंटरफेस*1

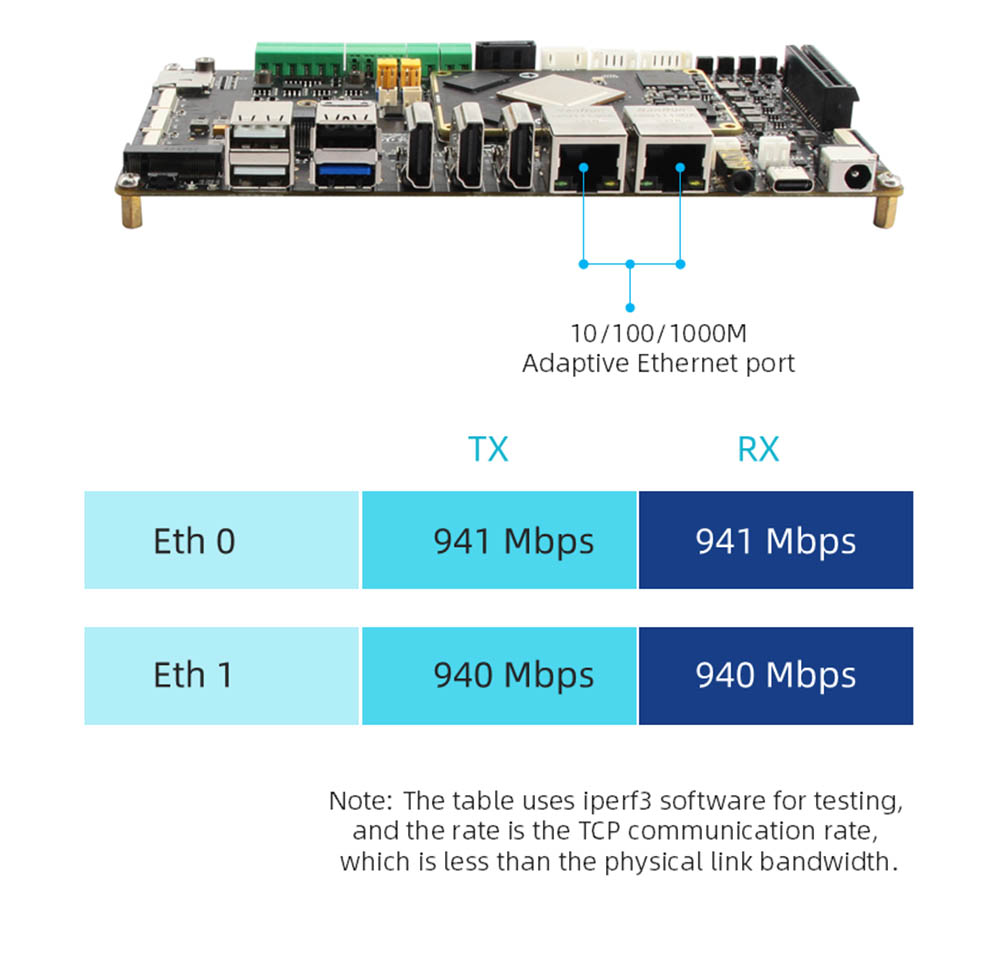

Her इथरनेट: गिगाबिट नेटवर्क पोर्ट*2, समर्थन 10/100/1000 एमबीपीएस डेटा ट्रान्समिशन रेट
● एचडीएमआय: एचडीएमआय 12.0 इनपुट*1, 3840x2160 पर्यंत@60 एफपीएस; एचडीएमआय 2.1 आउटपुट*2, इतर स्क्रीनसह एकाधिक स्क्रीनचे समर्थन करते, जास्तीत जास्त रिझोल्यूशन 7680x4320@60 हर्ट्ज (8 के रेझोल्यूशन)
● एमआयपीआय-डीएसआय: एमआयपीआय स्क्रीन इंटरफेस*2 (फ्रंट*1, बॅक*1), वाइल्डफायर एमआयपीआय स्क्रीनमध्ये प्लग इन केले जाऊ शकते, इतर स्क्रीनसह एकाधिक स्क्रीनचे समर्थन करते; एकल एमआयपीआय मोड कमाल रिझोल्यूशन 1920*1080@60 हर्ट्ज

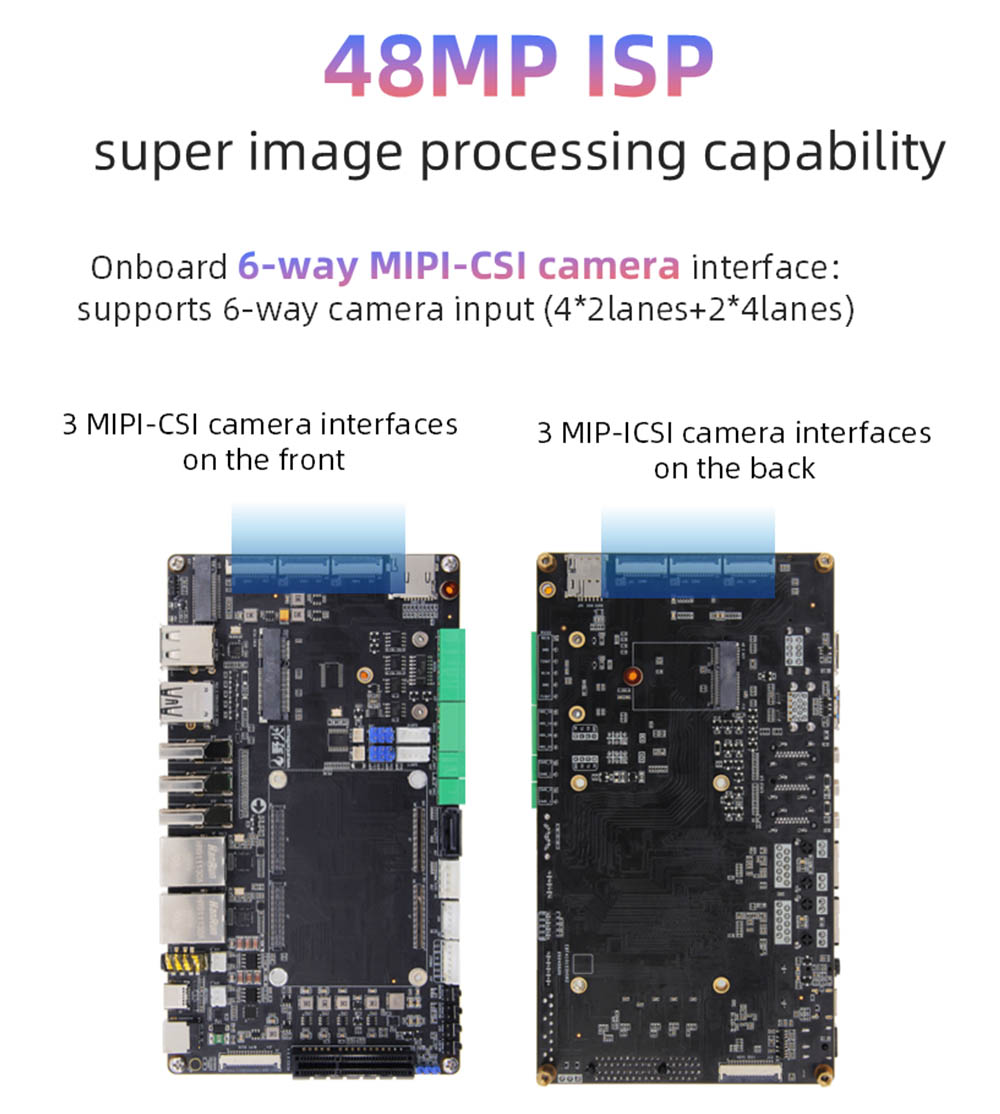

● एमआयपीआय-सीएसआय: एमआयपीआय कॅमेरा इंटरफेस*6 (फ्रंट*3, बॅक*3), वाइल्डफायर एमआयपीआय कॅमेर्‍यामध्ये प्लग इन केले जाऊ शकते
● यूएसबी 2.0: यूएसबी-होस्टटाइप-ए इंटरफेस*3
● यूएसबी 3.0: यूएसबी-ओटीजीटाइप-ए इंटरफेस*1; टाइप-सी इंटरफेस*1, फर्मवेअर बर्निंगसाठी वापरला जाऊ शकतो, डीपी 1.4 प्रोटोकॉलला समर्थन देतो

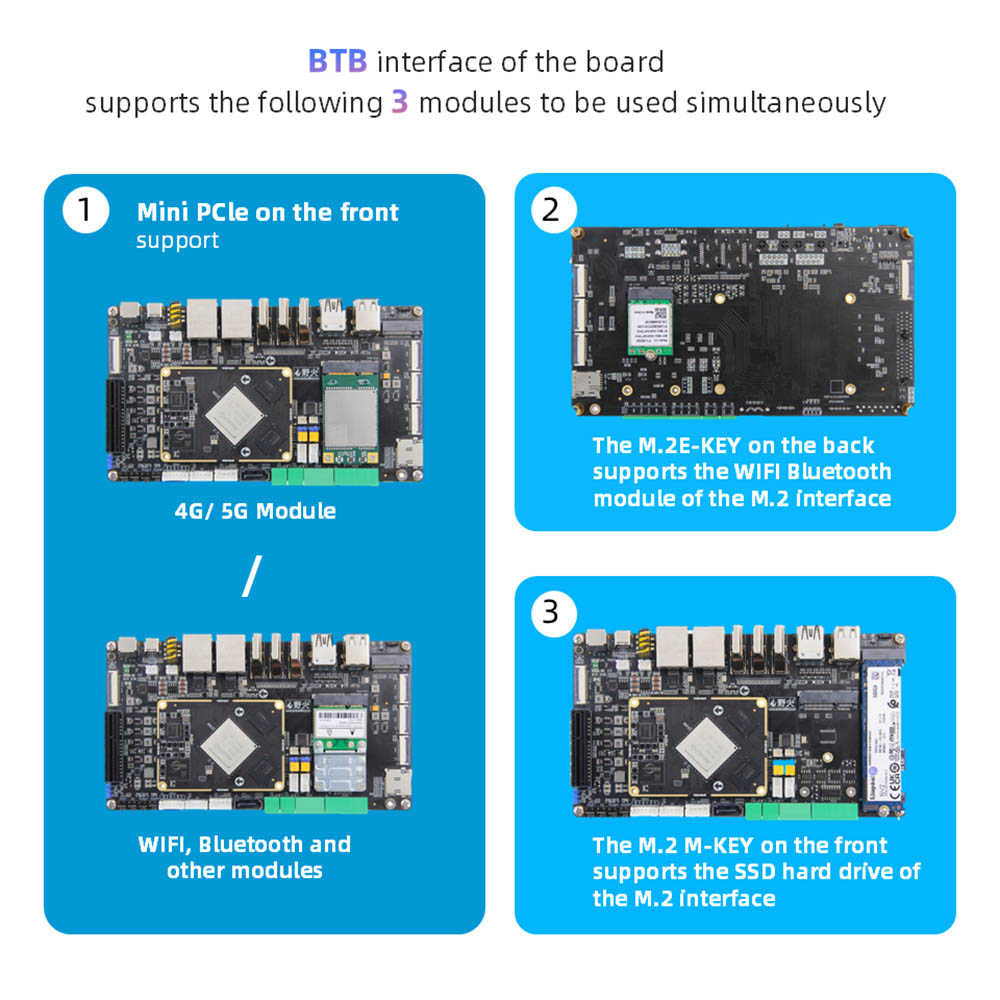

● पीसीएल इंटरफेस: मिनी-पीसीएल इंटरफेस*1, पूर्ण-उंची किंवा अर्ध्या उंचीच्या वायफाय नेटवर्क कार्ड, 4 जी मॉड्यूल किंवा इतर मिनी-पीसीएल इंटरफेस मॉड्यूलसह वापरला जाऊ शकतो: पीसीएलए 3.0 एक्स 4 इंटरफेस*1
● एम .2 इंटरफेस: एम .2ekey इंटरफेस*1, एम .2 ई-की वायरलेस नेटवर्क कार्ड मॉड्यूलचे समर्थन करते; एम .2 एम की इंटरफेस*1, एम .2 एम-की पीसीएल 3.0*4 लॅन्स स्पेसिफिकेशन 2280 हार्ड डिस्कचे समर्थन करते
● टीएफ कार्ड धारक: मायक्रो एसडी (टीएफ) कार्ड धारक*1, टीएफ कार्ड बूट सिस्टमला समर्थन देते, 512 जीबी पर्यंत
● सिम कार्ड धारक: सिम कार्ड धारक*1, सिम कार्ड फंक्शन 4 जी मॉड्यूलसह वापरणे आवश्यक आहे
● एसएटीए इंटरफेस: मानक एसएटीए इंटरफेस*1; एसएटीए पॉवर इंटरफेस*1, 12 व्ही आउटपुटला समर्थन देते
● कॅन: कॅन*2
● एडीसी: एडीसी अधिग्रहण इंटरफेस*1
● डीबग सीरियल पोर्ट:
● डीबग सीरियल पोर्ट*1 (यूएआरटी 2), डीफॉल्ट पॅरामीटर 1500000-8-एन -1; Uart सीरियल पोर्ट*2 (uart7 आणि uart9); आरएस 232*2 (यूएआरटी 4 आणि यूएआरटी 7);
● आरएस 485*2 (यूएआरटी 4 आणि यूएआरटी 7); आरएस 232/आरएस 485 निवड जम्पर इंटरफेस*2
● ऑडिओ: ऑनबोर्ड माइक मायक्रोफोन*1; एसपीके स्पीकर इंटरफेस*2, 3 डब्ल्यू पॉवर स्पीकर हेडफोन आउटपुट + मायक्रोफोन इनपुट 2-इन -1 इंटरफेस*1 कनेक्ट करू शकतो
● बटण: चालू/बंद बटण*1; मुखवटा बटण*1; पुनर्प्राप्ती बटण*1; रीसेट बटण*
● एलईडी: पॉवर इंडिकेटर*1; सिस्टम निर्देशक*1
● इन्फ्रारेड रिसीव्हर: इन्फ्रारेड रिमोट कंट्रोल फंक्शनला समर्थन द्या
● आरटीसी: आरटीसी पॉवर सॉकेट*1
● फॅन इंटरफेस: 5 व्ही किंवा 12 व्ही फॅन कूलिंगची स्थापना समर्थन
● एआय एज कंप्यूटिंग ● स्मार्ट सिक्युरिटी ， स्मार्ट ट्रान्सपोर्टेशन ， स्मार्ट सिटी, व्हिडिओ विश्लेषणे.
● औद्योगिक ऑटोमेशन: पीएलसी नियंत्रण, मशीन व्हिजन.
● रोबोटिक्स: एआय-पॉवर स्वायत्त नेव्हिगेशन.
Ve वाहन-वाहन अनुप्रयोग can- सीएआर एंटरटेनमेंट सिस्टम, इन-कार नेव्हिगेशन सिस्टम.
● डिजिटल सिग्नेज: 8 के मल्टी-स्क्रीन जाहिरात.
● वैद्यकीय उपकरणे: वैद्यकीय एंडोस्कोप, अल्ट्रासाऊंड इमेजिंग सिस्टम
